Insteltijd verkorten bij CNC draaien en frezen praktische optimalisatie op de werkvloer

Snelle samenvatting

Insteltijd verkorten bij CNC draaien en frezen lukt vooral door het instelwerk te standaardiseren, te verplaatsen naar voorbereiding (offline) en ‘variatie’ te reduceren: minder verschillende opspanningen, gereedschappen, programma-versies en meetroutines. In de praktijk zit een groot deel van de omsteltijd niet in het monteren, maar in zoeken, twijfelen, meten, corrigeren en wachten.

• Meet insteltijd in 3 blokken: voorbereiding, mechanisch omstellen, vrijgave eerste product; noteer oorzaken per blok (10 omstellingen).
• Standaardiseer nulpunten en referenties: vaste nulpuntstrategie per machine + documenteer meetroutine (bijv. 6 meetpunten voor een klauwplaatset).
• Bouw een ‘omstelset’: gereedschapskar + voorinstelblad + meetmiddelen; doel: geen loopbewegingen meer tijdens omstellen.
• Ontkoppel programmeren en instellen: vaste postprocessor/format + versiebeheer; voorkom “welk programma is de laatste?”.
• Maak het instelproces trainbaar: korte werkinstructies en coaching aan de machine; dit is precies waar Machining Lessons op locatie veel winst ziet.

Introductie

Een machine die stilstaat, kost in Nederland vaak meer dan alleen machine-uren. Het raakt leverbetrouwbaarheid, planning en de rust op de werkvloer. En toch wordt insteltijd in veel verspanende werkplaatsen nog behandeld als ‘onvermijdelijk’: een ervaren insteller redt het wel, een minder ervaren collega doet er langer over.

Machining Lessons is een Nederlandse opleider en verbeterpartner die op locatie praktijkgerichte trainingen en procesoptimalisatie in draaien en frezen uitvoert, met als doel meetbaar kortere insteltijden, minder stilstand en een stabieler proces. De aanpak is nuchter: geen generieke klasdag, maar werken op de eigen machines, met de eigen producten, opspanningen en gereedschappen.

Dit artikel pakt insteltijd aan vanuit een andere hoek dan “sneller naar het eerste goede product”. De focus ligt op het instelproces zelf: hoe het voorspelbaar wordt, hoe variatie eruit gaat, en hoe een team binnen enkele weken dezelfde omstelkwaliteit haalt—ook als de ‘vaste vakman’ er niet is.

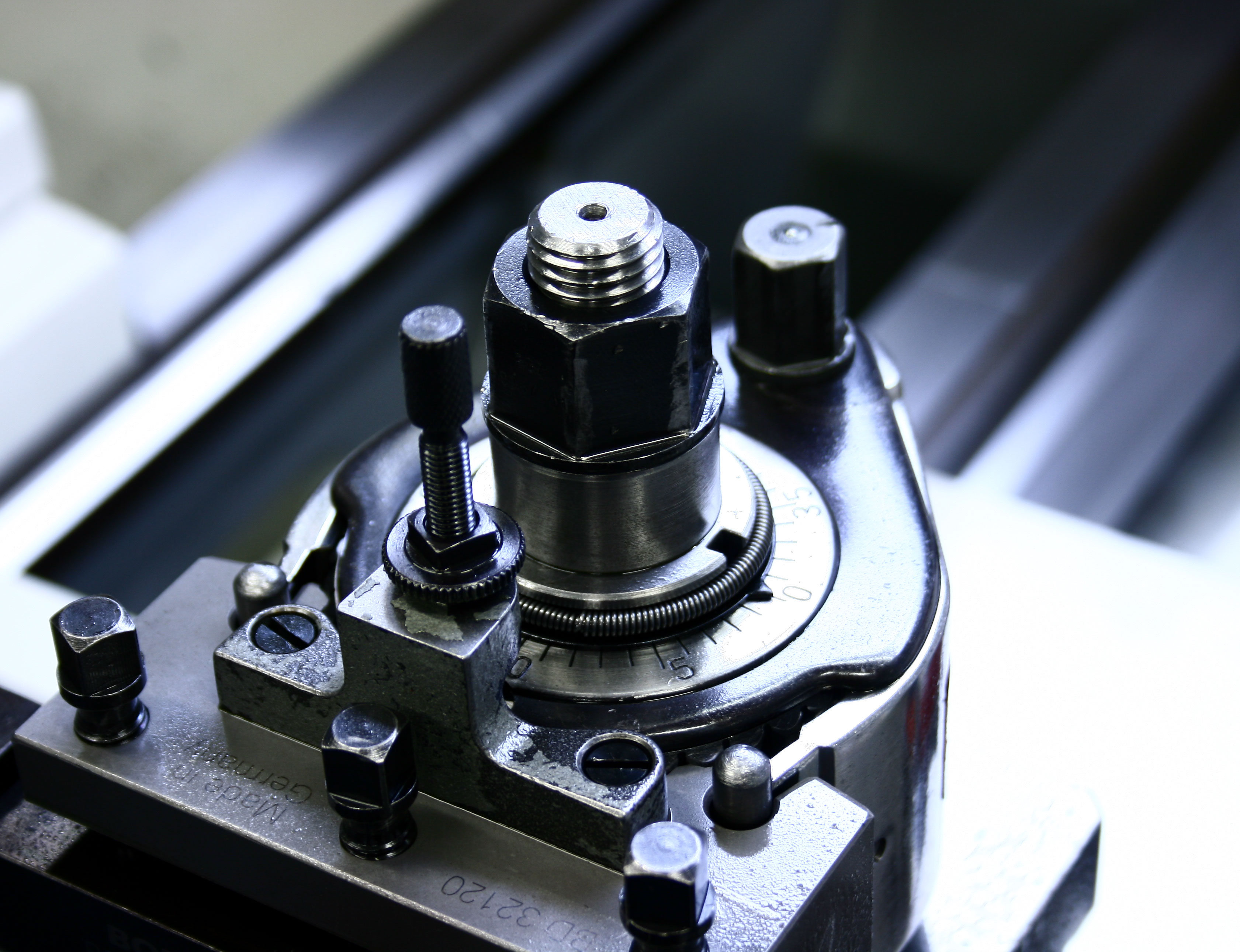

Een afbeelding die past bij dit artikel

Kies één duidelijke werkvloerfoto die het onderwerp direct laat zien: een CNC-machine met een instelkar, toolholders met labels, een opspanmal en een geprinte omstelchecklist naast het bedienpaneel. Vermijd stockfoto’s van glimmende machines zonder context; de lezer moet “omstellen” herkennen.

Waarom loopt insteltijd bij CNC draaien en frezen in de praktijk op?

De kernoorzaak van lange insteltijd is procesvariatie: te veel uitzonderingen, te weinig vaste afspraken en te veel kennis die alleen in hoofden zit. In veel werkplaatsen is de mechanische handeling (klauwen wisselen, gereedschap plaatsen, nulpunten zetten) niet de grootste tijdvreter. Het verlies zit in micro-onderbrekingen: zoeken naar juiste klauwen, wachten op meetmiddelen, discussies over nulpunt, of een programma dat net anders is dan vorige keer.

Waar verdwijnt de tijd echt?

Een praktische manier om dit zichtbaar te maken is om insteltijd niet als één getal te registreren, maar als drie blokken:

1. Voorbereiding (tekening, CAM, gereedschap, opspanning, meetplan)
2. Mechanisch omstellen (opspannen, gereedschap wisselen, nulpunten)
3. Vrijgave (droogloop, proefstuk, meten, correcties, overdracht)

Neem als voorbeeld een werkplaatsleider bij een MKB-loonverspaner (25–60 medewerkers) die dagelijks 6 omstellingen heeft op twee CNC-draaibanken en één 3-assige freesmachine. Hij meet 10 omstellingen en ziet dat mechanisch omstellen vaak binnen 20–40 minuten kan, maar dat voorbereiding + vrijgave samen doorschieten naar 60–120 minuten door onduidelijkheden. Door alleen al het “zoekwerk” te elimineren, komt er elke dag een extra uur productietijd per machine vrij.

Een onderschatte boosdoener: onzichtbare kwaliteitsrisico’s

Instellen gebeurt vaak onder tijdsdruk. Dan sluipen snelle compromissen erin: een net-niet-optimale opspanning, te weinig ruimte voor spaanafvoer, of een gereedschap dat ‘nog wel even kan’. Dat verkort insteltijd op papier, maar levert later stilstand door trillingen, standtijdproblemen of maatverloop.

Machining Lessons zet daarom vaak eerst een instel-standaard neer die veiligheid, stabiliteit en herhaalbaarheid borgt. De verrassende winst: als de standaard klopt, daalt insteltijd vanzelf omdat minder correctierondes nodig zijn.

Praktische indicatoren voor te lange insteltijd

• Omstellen duurt regelmatig langer dan 30–50% van de bewerkingstijd bij high-mix/low-volume.
• Er zijn meer dan 2–3 loopmomenten naar magazijn/meetkamer per omstelling.
• Er is discussie over nulpunt of meetstrategie (“waar meten we op?”).

Direct toepasbare takeaway: als bij 10 gemeten omstellingen meer dan 15 minuten per omstelling naar zoeken/afstemmen gaat, start dan met standaardisatie van omstelsets en nulpuntstrategie voordat er in nieuwe tooling wordt geïnvesteerd.

Hoe wordt insteltijd voorspelbaar zonder extra mensen of machines?

Voorspelbaarheid ontstaat als omstellen een herhaalbaar proces wordt met vaste inputs en vaste controles. Dat klinkt administratief, maar het is juist praktisch: dezelfde klauwplaatset, dezelfde nulpuntlogica, dezelfde gereedschapsnamen, dezelfde meetroutine.

Standaarden die echt werken op de werkvloer

In Nederlandse verspaning zie je vaak dat standaarden te breed of te theoretisch worden gemaakt. Wat wél werkt, zijn kleine standaarden die direct aan een machine hangen:

• Nulpuntstrategie per machine (bijv. G54 altijd hoofdspil, G55 subspil, frees: G54 linksvoor op basisplaat).
• Gereedschapsbenaming (T0101 = ruwbeitel CNMG, T0202 = nabewerk, vaste offsets).
• Meetplan per onderdeel-familie (welke maten eerst, met welk meetmiddel, in welke volgorde).

Neem als voorbeeld een teamleider verspaning bij een machinebouwer met een eigen prototype-afdeling. Door prototypes wisselen ze soms elk uur. Zij zetten een standaard neer voor “snelle wissels”: vaste opspanbasis op de freesmachine, 3 families opspanplaten, en een meetroutine die altijd begint met referentiematen. Het effect is niet alleen tijdwinst; het voorkomt ook dat een proefstuk op de verkeerde referentie wordt vrijgegeven.

Vergelijking: omstellen zonder versus met werkvloerstandaard

De ranges zijn realistisch in high-mix omgevingen; exacte uitkomsten verschillen per productmix en discipline in uitvoering.

Wat Machining Lessons hier anders doet

Machining Lessons maakt standaarden niet in een kantoor, maar bouwt ze tijdens productie: samen met operators en werkvoorbereiding, met directe tests op de machine. Dat levert korte documenten op die gebruikt worden: een A4 bij de kast, een label op de toolholder, een set foto’s van de opspanning.

Direct toepasbare takeaway: kies één machine (bottleneck) en leg voor 5 terugkerende producten vast: nulpunt, opspanning, gereedschaplijst, meetvolgorde. Als dat binnen 2 weken niet op papier staat, is de standaard te groot gemaakt.

Welke stap-voor-stap aanpak verkort insteltijd op de werkvloer het snelst?

De snelste aanpak is een korte verbeterloop over 10 omstellingen: meten, oorzaken clusteren, standaarden bouwen, en trainen aan de machine. Hieronder staat een werkbare volgorde voor CNC draaien en frezen in een productieomgeving waar geen tijd is voor lange projecten.

Step 1: Meet insteltijd zoals hij echt is (en splits hem op)

Registreer 10 omstellingen met start/stop per blok: voorbereiding, mechanisch omstellen, vrijgave. Noteer per blok één oorzaak (bijv. “gereedschap niet compleet”, “onduidelijk nulpunt”, “wachten op meetklok”). In de praktijk kiezen teams vaak voor een eenvoudige meetkaart op papier omdat die sneller wordt ingevuld dan digitale formulieren.

Step 2: Maak omstellen “loopvrij” met een omstelset

Stel een omstelkar samen met vaste inhoud: momentsleutel, inbussleutels, zachte bekken/klauwen, meetklok, haakse lineaal, reinigingsmiddelen, en geprinte setupbladen. Label vaste plekken. In-company werkt Machining Lessons dit uit tot een set per machine of per machinegroep, zodat er geen discussie is waar iets hoort.

Step 3: Standaardiseer nulpunten en referenties per machine

Leg vast welke nulpunten waarvoor zijn, inclusief controlemaat (bijv. “na wissel klauwen altijd diameter X proefboren en klokrun-out < 0,02–0,05 mm, afhankelijk van toleranties”). Dit reduceert correctielussen. Machining Lessons traint dit op locatie door operators dezelfde routine te laten uitvoeren en verschillen direct te bespreken.

Step 4: Voorinstellen en gereedschapslogica strak trekken

Gebruik waar mogelijk voorinstellen (tool presetter of eenvoudige meetopstelling) en zet vaste gereedschapsposities voor terugkerend werk. Maak een gereedschapstabel per machine: welke houders blijven, welke wisselen. In de Cursus CNC Draaien wordt dit vaak gekoppeld aan offsets, neusstraalcompensatie en herhaalbaarheid in het turretbeheer.

Step 5: Programmeer- en versiebeheer: één bron van waarheid

Zorg dat operators niet hoeven te gokken: welk programma is vrijgegeven, welke revisie hoort bij welke tekening. Spreek naamgeving af (onderdeelnummer_rev_machine) en leg vrijgave vast. Machining Lessons neemt dit vaak mee in optimalisatie van uw verspaningsproces omdat “programmarommel” direct insteltijd en stilstand veroorzaakt.

Step 6: Bouw setupbladen die een insteller echt gebruikt

Een goed setupblad is kort: foto opspanning, nulpuntafspraken, gereedschaplijst met T-nummers, kritische maten met meetvolgorde, en één risico (bijv. braamvorming, vervorming, trillingsgevoeligheid). Machining Lessons maakt dit soort bladen vaak samen met het team tijdens een dag op de werkvloer; de foto’s komen van de eigen machine.

Step 7: Train op omstellen, niet alleen op verspanen

Plan korte sessies: 45 minuten omsteltraining aan de machine na een echte omstelling. Laat twee operators dezelfde omstelroutine doen en vergelijk: waar zit variatie? Dit sluit aan op de praktijkgerichte opzet van Basis Draaien en Frezen wanneer teams ook conventioneel werk en CNC door elkaar hebben.

Direct toepasbare takeaway: voer binnen 5 werkdagen Step 1 en Step 2 uit op de bottleneckmachine; als daar geen tijd voor is, blijft insteltijd een planningsprobleem in plaats van een procesprobleem.

Insteltijd verkorten: professionele tips met het meeste omstelrendement

De grootste omstelwinst komt meestal uit drie technische hefbomen: opspanning, gereedschapsstrategie en meetstrategie. Dit is geen ‘sneller lopen’, maar het verminderen van correcties en herstarts.

Opspanning: maak herhaalbaarheid belangrijker dan flexibiliteit

Neem als voorbeeld een operations manager bij een toeleverancier die veel flensachtige delen draait in series van 5–30 stuks. Ze gebruiken zachte bekken, maar elke operator bewerkt ze net anders. Resultaat: de eerste twee stuks zijn “instelstukken”. Door één standaard te maken voor bekkenbewerking (vaste referentiediameter, vaste uitsteeklengte, vaste aanhaalmomenten) daalt het aantal correctierondes en wordt de eerste maat sneller geraakt.

Praktisch detail: documenteer bij zachte bekken altijd (1) bewerkingsdiameter, (2) klemdiepte, (3) ontlastgroef, (4) run-out controle. Bij frezen geldt hetzelfde voor nulpuntsystemen en basisplaten: definieer één manier om te reinigen en te controleren op spanen.

Gereedschapsstrategie: minder varianten, meer voorspelbaarheid

Te veel inserts, houders en verlengingen vergroten de kans op verkeerde montage en afwijkende tool-lengths. Een slimmere aanpak is “familie-tooling”: voor een productfamilie (bijv. RVS assen Ø20–Ø60) vaste ruw- en nabewerktools met bewezen snijgegevens.

In de praktijk pakken teams dit vaak aan met een korte sessie snijdata en stabiliteit: welke voeding en snijsnelheid zijn stabiel bij deze opspanning? Het doel is niet maximale snijsnelheid, maar een instelling die telkens start zonder chatter.

Meetstrategie: meten in een vaste volgorde voorkomt doelloos corrigeren

Bij omstellen gaat het mis als meten geen plan heeft. Stel, een CNC-frezer meet eerst een niet-kritische zak, corrigeert Z, en ontdekt daarna dat het referentievlak niet klopt. Dan begint het opnieuw.

Een werkbare regel: meet eerst de referenties (nulpuntsvlakken), daarna de kritische passingmaten, dan pas cosmetische features. Zet dat op het setupblad.

Koppeling met OEE zonder in KPI’s te verdrinken

Insteltijd is één van de grootste verliezen onder “beschikbaarheid”. In veel teams werkt een eenvoudige metric beter dan een dashboard: omsteltijd per omstelling + aantal correctierondes. Als correctierondes dalen van bijvoorbeeld 3–6 naar 1–2 per omstelling, voelt iedereen direct rust.

Wie de relatie met kwaliteit wil verdiepen, kan aanvullend het artikel lezen over waarom OEE-winst vaak begint bij het instellen en kwaliteit, maar deze gids blijft bewust op het omstelproces zelf.

Direct toepasbare takeaway: kies één productfamilie en reduceer tooling-varianten tot maximaal 2 ruwtools en 2 nabewerktools; als er meer nodig lijkt, is de opspanning of strategie nog niet stabiel genoeg.

Welke veelgemaakte fouten verlengen insteltijd (en hoe worden ze voorkomen)?

De meest gemaakte fout is insteltijd behandelen als ‘persoonlijke vaardigheid’ in plaats van als proces. Dan blijft alles afhankelijk van wie er op de machine staat. Hieronder staan fouten die in high-mix werkplaatsen regelmatig terugkomen, met concrete tegenmaatregelen.

Fout 1: Setupbladen maken die niemand leest

Een setupblad van drie pagina’s met algemene tekst werkt niet aan de machine. Operators willen één blik: opspanning, nulpunten, tools, meetvolgorde, risico. Een werkplaatsverantwoordelijke bij een revisiebedrijf (veel éénstuks) zag dat operators alsnog terugliepen naar werkvoorbereiding. Na herontwerp naar één A4 met foto’s stopte dat heen-en-weer lopen grotendeels.

Fout 2: “Even snel” gereedschap wisselen zonder logica

Een tool in een andere positie zetten omdat hij toevallig vrij is, lijkt handig. Maar bij de volgende omstelling kost het tijd: offsets kloppen niet, programma’s verwachten andere T-nummers, en een collega durft niet te vertrouwen op de set. De oplossing is een vaste gereedschapsindeling met uitzonderingen die expliciet op het setupblad staan.

Fout 3: Nulpunt wisselt per operator of per dag

Bij frezen is dit klassiek: de ene zet G54 linksvoor op de opspanplaat, de ander gebruikt een hoek van het werkstuk. Bij draaien gebeurt het met Z0: voorkant materiaal versus schouder. Dit is een directe bron van correctiewerk en meetverwarring.

Machining Lessons corrigeert dit in trajecten door één nulpuntafspraak te kiezen die past bij het productportfolio en meetmiddelen, en die afspraak vervolgens te trainen met korte herhaling op de vloer.

Fout 4: Geen ‘voorbereiding’ in de planning

Als een omstelling begint zonder compleet gereedschap, tekeningen, meetmiddelen en opspanmiddelen, wordt de machine een verzamelplek. Een simpele planningregel helpt: voorbereiding moet afgerond zijn vóór de laatste 10–15 minuten van de lopende order. Dat vraagt discipline, maar het haalt brandjes weg.

Fout 5: Oplossen met snelheid in plaats van stabiliteit

Te agressieve snijdata leveren soms direct trilling op. Dan wordt instellen een gevecht: parameter aanpassen, opnieuw proefstuk, opnieuw meten. Stabiliteit eerst; snelheid volgt. Dit is ook de reden dat Machining Lessons in CNC Frezen veel aandacht geeft aan chatter-herkenning en praktische parameterkeuzes.

Voor context over continu verbeteren en standaardwerk in productieomgevingen, zie bijvoorbeeld Womack & Jones (1996), Lean Thinking, en Shingo (1985), A Revolution in Manufacturing: The SMED System (klassieke basis voor het scheiden van intern/extern omstellen). Dit artikel volgt daarnaast de E-E-A-T kwaliteitsrichtlijnen.

Direct toepasbare takeaway: als een omstelling meer dan twee keer “terug naar start” gaat door nulpunt- of toolverwarring, voer dan binnen 48 uur een vaste nulpunt- en toolnaam-conventie in en label de machine.

Veelgestelde vragen

Hoe insteltijd meten bij CNC draaien en frezen zonder ingewikkelde software?

Tijdblokken-meting werkt het snelst: noteer per omstelling de tijd voor voorbereiding, mechanisch omstellen en vrijgave eerste product. Doe dit voor 10 omstellingen en schrijf per blok één oorzaak op (bijv. gereedschap zoeken, wachten op meetmiddel). Binnen één week is zichtbaar waar de grootste hefboom zit.

Wat is een realistische eerste stap om insteltijd morgen al te verkorten?

Een omstelset per machine levert vaak direct rust op: alle sleutels, meetmiddelen en vaste onderdelen liggen op één plek en zijn gelabeld. Richt de kar in, loop één omstelling door en markeer wat nog ontbreekt. Dit voorkomt loop- en zoektijd zonder dat er aan programma’s of tooling wordt gesleuteld.

Hoe kan Machining Lessons helpen met insteltijd verkorten op de werkvloer?

In-company omsteltraining + procesoptimalisatie is de kern: Machining Lessons werkt op locatie met de eigen machines en onderdelen en bouwt samen setupbladen, nulpuntstandaarden en gereedschapslogica. Het traject combineert instructie met directe toepassing tijdens echte omstellingen, zodat operators dezelfde dag al met een vaste routine werken. Meer context staat op hoe Machining Lessons omstellen praktisch standaardiseert.

Welke rol spelen snijgegevens en trillingen in insteltijd?

Stabiliteit van de verspaning bepaalt hoeveel proefrondes nodig zijn: chatter of wisselende standtijd leidt tot extra stops en correcties. Een praktische regel is om bij trillingen eerst opspanning/uitsteek te verbeteren en pas daarna snijsnelheid op te voeren. Leg stabiele startparameters vast per productfamilie en hergebruik ze.

Waarom is insteltijd verkorten in Nederland extra relevant voor MKB-verspaners?

Capaciteitsdruk en personeelskrapte maken het riskant om kennis in één insteller te concentreren; omsteltijd moet reproduceerbaar zijn. Bij high-mix werk komt een groot deel van de marge uit beschikbaarheid: minder stilstand betekent meer leverbetrouwbaarheid zonder extra machine. Standaarden en training op de werkvloer zijn daardoor vaak de snelste route.

Conclusie

Insteltijd verkorten bij CNC draaien en frezen draait minder om tempo en meer om ontwerp van het omstelproces. Wie insteltijd splitst in voorbereiding, mechanisch omstellen en vrijgave, ziet snel waar het weglekt: variatie in nulpunten, gereedschap zonder logica, meetroutines zonder vaste volgorde en ontbrekende omstelmiddelen.

De werkbare aanpak is klein beginnen: meet 10 omstellingen, bouw een omstelset, leg één nulpuntstrategie vast en maak setupbladen die in één oogopslag kloppen. In Nederland, waar capaciteit en vakmensen schaars zijn, geeft dit niet alleen tijdwinst maar ook voorspelbaarheid in planning.

Machining Lessons sluit hierop aan met praktijkgerichte cursus draaien en frezen en optimalisatie op de werkvloer, volledig op locatie en op de eigen producten. Een logisch vervolg is één bottleneckmachine kiezen en daar insteltijd verkorten in twee weken werkend krijgen—dán pas opschalen naar de rest van de afdeling.
